TOP製品情報樹脂射出成形品>樹脂ローラーユニット

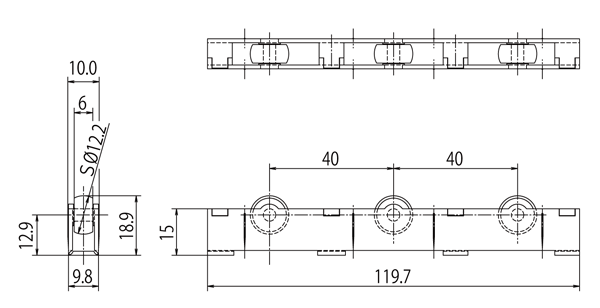

Dシリーズ 樹脂ローラーユニット DRU12015

省スペース設計による樹脂ローラーユニット コの字アルミチャンネル材、アルミフレーム溝に嵌め込んで使用頂けます。嵌め込むだけなので設置が容易です。

樹脂ローラーユニット 単品 樹脂ローラーユニット 使用例 樹脂ローラーユニット 使用例 樹脂ローラーユニット 使用例
DRU12015 単品使用例使用例使用例

DRU12019 アルミチャンネル ※アルミチャンネル12mm×10mm×t=1mm(内寸10×9mm)にはめ込み使用できます

品  番 DRU12015
最大許容荷重
目安88.8N(9kgf) ローラー1個につき29.6N(3kgf)
材 質
ローラーPOM
筐体PP
ローラー
走行テスト
標準速度連続 3m/分
許容距離5000m(平滑面上)
留意点摺動部(微小な樹脂粉)。標準速度以上の連続使用(温度上昇)
標準使用条件
潤滑水浸漬使用がお勧めです。(標準は無潤滑品です。油潤滑使用可能)
組付アルミチャンネル12mm×10mm×t=1mm(内寸10×9mm)にはめ込んでご使用いただけます。
留意点1ユニットには均等荷重でのご使用がお勧めです。

Dシリーズ 樹脂ローラーユニット DRU180


樹脂ローラーユニット樹脂ローラーユニット樹脂ローラーユニット樹脂ローラーユニット

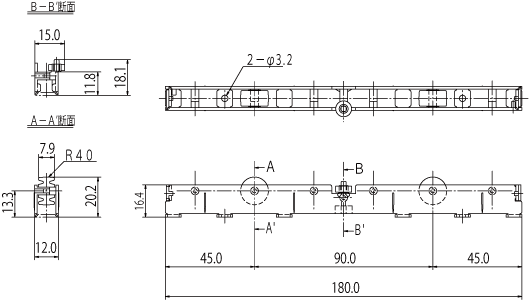

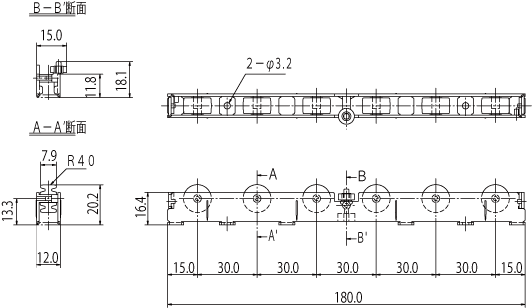

ガイドローラー無 DRU180-R2ガイドローラー有 DRU180-R2G1ガイドローラー無 DRU180-R6ガイドローラー有 DRU180-R6G1

樹脂ローラーユニット 単品 樹脂ローラーユニット 使用例

品  番 DRU180R2DRU180R6
最大許容荷重
目安59.2N(6kgf)
ローラー1個につき29.6N(3kgf)
88.8N(9kgf)
ローラー1個につき29.6N(3kgf)
材 質
ローラーPOM
筐体PP
ローラー
走行テスト
標準速度連続 3m/分
許容距離5000m(平滑面上)
留意点摺動部(微小な樹脂粉)。標準速度以上の連続使用(温度上昇)
標準使用条件
潤滑標準は無潤滑品です。水浸漬使用可能。油潤滑使用可能
組付アルミチャンネル14mm×12mm×t=1mm(内寸12×11mm)にはめ込んでご使用いただけます。
留意点1ユニットには均等荷重でのご使用がお勧めです。
