精密機械加工品



機械加工品の試作、小ロット〜量産品まで相談承ります。
精密金型技術を活かした微細加工も得意としております。




切 削 加 工 (旋盤加工)


・汎用旋盤、NC旋盤、複合加工機を効率よく組み合わせて、試作から量産まで幅広く対応致します。

・ステンレス、アルミ、真鍮、銅、鉄、樹脂等の素材を高精度な加工で実現します。


   複合加工
バーフィーダーを装備しているため、丸物(φ10mm〜55mm)から

異形状のワークまで、幅広い製品の連続加工が可能なため、

複雑な形状の試作品から量産品まで製作可能です。
複合加工機
NC複合加工機

切削加工、機械加工、旋盤加工 切削加工、機械加工、旋盤加工
材質 SUS304
加工例 送りストッパー
材質 アルミニウム
加工例 シリンダー部品


   旋盤加工

一般製作には、汎用旋盤、NC旋盤、量産品に

ついてはNC自動旋盤で効率よく加工を行って

います。
切削加工、旋盤加工 切削加工、旋盤加工
NC兼汎用旋盤 NC自動旋盤


切削加工、旋盤加工 切削加工、旋盤加工 切削加工、旋盤加工
材質 SUS304
加工例 検査治具
材質 SKS3
加工例 金型プレート部品
材質 POM、PTFE、PEEK
加工例 ベアリングユニット部品

研 削 加 工


・ミクロン単位の精度の仕上げ加工をいたします。

・研削用の加工治具も自社で製作しています。


   円筒研削・内径研削加工

内径、外径同芯での加工が可能です。

真円度(0.16μm)、表面粗さ(0.19μmRz)の

仕上げ加工が可能です。
機械加工、研削加工、旋盤加工 機械加工、研削加工、旋盤加工
超精密万能研削盤 万能研削盤



機械加工、研削加工、研削加工 機械加工、研削加工、研削加工 機械加工、研削加工、研削加工
材質 SKS3
加工例 油圧部品
材質 SKD11
加工例 金型部品
材質 SUS304
加工例 油圧部品

   平面研削加工
部品加工の仕上げを作業に使用しております。

寸法公差2μmの加工が可能です。
平面研削盤
平面研削盤

機械加工、研削加工 機械加工、研削加工
材質 SKD11
加工例 金型部品
材質 SKS3
加工例 研削治具

放 電 加 工


・放電加工機については10台ございますので、放電加工のみの加工依頼についても対応致します。

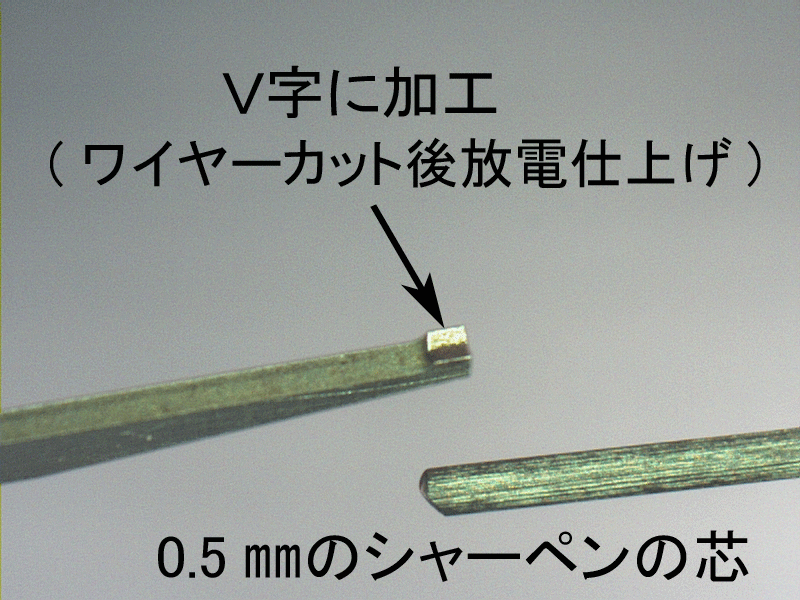

   ワイヤーカット放電加工

ワイヤーカット放電加工は線径φ0.05mm〜

φ0.2oまで加工が可能です。
機械加工、ワイヤー放電加工 機械加工、ワイヤー放電加工
ワイヤーカット放電加工機


機械加工、ワイヤー放電加工 機械加工、ワイヤー放電加工 機械加工、ワイヤー放電加工 機械加工、ワイヤー放電加工
材質 超硬
加工例 プレス金型部品
材質 銀タングステン
加工例 異形電極
材質 SKS3
加工例 金型部品
材質 HAP40
加工例 プレス金型部品

   NC型彫放電加工


型彫放電加工は電極径φ0.8o〜 加工可能です。


NC放電加工機
NC放電加工機

機械加工、放電加工 機械加工、放電加工 機械加工、放電加工 機械加工、放電加工
材質 ASP23
(改質粉末ハイス鋼)
加工例 金型部品
材質 HAP40
(改質粉末ハイス鋼)
加工例 金型部品
材質 SKD11
加工例 油圧部品
材質 SKD11
加工例 金型部品


機 械 設 備


切削加工
機械設備名 メーカー名 加工物の大きさ・機械能力 台数
マシニングセンタ オオクマ 700mm×360mm×350mm(高さ) 1
マシニングセンタ 牧野精機 560mm×410mm×400mm(高さ) 1
CNCジグボーラー ヤスダ 600mm×400mm×350mm(長さ) 1
NC自動旋盤 材料供給装置仕様 シチズン φ25mm(最大口径)×50mm(長さ) 1
NC複合加工機 材料供給装置仕様 アマダマシンツール φ55mm(最大口径)×80mm(長さ) 2
NC兼汎用旋盤 アマダマシンツール φ340mm(最大口径)×100mm φ60mm×500mm 1
冶具フライス マキノ   2
横フライス ヤマザキマザック   1

機械加工、旋盤機械 機械加工、複合加工機 機械加工、汎用旋盤機
NC自動旋盤 NC複合加工機 NC兼汎用旋盤

研削加工
機械設備名 メーカー名 加工物の大きさ・機械能力 台数
プロファイルグラインダー 和井田製作所   1
超精密万能研削盤(円筒研削盤) 豊田工機 φ100mm(最大口径)×350mm(長さ) 2
万能研削盤(円筒研削盤) JTEKT φ280mm(最大口径)×500mm(長さ) 1
精密平面研削盤 岡本工作機械製作所 605mm×300mm 1
成形研削盤 三井精機、岡本工作機械製作所   3
シグ研削盤 三井精機 250mm×410mm×300mm(高さ)  1

機械加工、研削盤 機械加工、研削盤 機械加工、研削盤
超精密万能研削盤 万能研削盤 精密平面研削盤

放電加工
機械設備名 メーカー名 加工物の大きさ・機械能力 台数
ワイヤーカット放電加工機 ソディック 350mm×250mm×220mm(長さ) 2
NC放電加工機 ソディック 350mm×250mm×250mm(長さ) 4

機械加工、放電加工機 機械加工、放電加工機
ワイヤーカット放電加工機 NC放電加工機

測定機
機械設備名 メーカー名 加工物の大きさ・機械能力 台数
工場顕微鏡 NIKON 250mm(左右)×150mm(前後) 2
真円度測定器 東京精密 φ150mm(最大径) 1
形状粗さ測定器 三鷹光器 非接触 1
二次元自動測定器 キーエンス φ40mm(最大径) 1
引張圧縮試験機 今田製作所 500N(最大荷重) 1

機械加工、顕微鏡 機械加工、測定器 機械加工、測定器
工場顕微鏡 形状粗さ測定器 真円度測定器


加 工 材 料


  • 鉄(SKS3、SKD11、S50C、SS400、粉末ハイス鋼、改質粉末ハイス鋼、SUJ2、超硬 等)
  • ステンレス

  • 真鍮
  • アルミニウム
  • その他非鉄金属
  • POM、PTFE、MCナイロン、UPE、PPS、PA、PAI、PEEK、その他樹脂


  • 機械加工品の試作、微細加工などのご質問、お見積り、ご注文など、営業部へ
