樹脂ベアリングの組込み

樹脂ベアリング組込み用の推奨軸径と推奨ハウジング径
軸受内径 軸径
(軽圧入)
軸公差
JIS B 0401
対象樹脂ベアリング品番
1.0   0
−0.02
1.0 +0.006
  0
k6 B4010/C4010-PEEK
1.5   0
−0.02
1.5 +0.006
  0
k6 B5015/C5015-PEEK
2.0   0
−0.02
2.0 +0.006
  0
k6 B6020/B6020U/C6020-PEEK
2.5   0
−0.02
2.5 +0.006
  0
k6 B6525/C6525-PEEK
3.0   0
−0.02
3.0 +0.006
  0
k6 B8030/B8030U/C8030-PEEK
4.0   0
−0.02
4.0 +0.009
+0.001
k6 B9040/B9040U/C9040-PEEK/C13040-PEEK
5.0   0
−0.02
5.0 +0.009
+0.001
k6 B13050/B13050ZZ
6.0 +0.02
  0
※6.0 +0.003
−0.003
js5 B10060/C10060-PEEK
8.0   0
−0.02
8.0 +0.010
+0.001
k6 B22080/B22080F/B22080ZZ
B22080FZZ/C22080-PEEK
10.0   0
−0.02
10.0 +0.010
+0.001
k6 B220100/B260100/C190100-PEEK/C220100-PEEK
C260100-PEEK/C300100-PEEK
10.0 +0.015
  0
※10.0 +0.015
+0.006
m6 B220100FZZAP(ラジアルスキマ少品)
12.0   0
−0.02
12.0 +0.012
+0.001
k6 C320120-PEEK
15.0   0
−0.02
15.0 +0.012
+0.001
k6 C280150-PEEK
※軸径は中間ばめとなります。

軸受外径 ハウジング径
(中間ばめ)
穴公差
JIS B 0401
対象樹脂ベアリング品番
4.0 ±0.01 4.0 ±0.006 JS7 B4010/C4010-PEEK
5.0 ±0.01 5.0 ±0.006 JS7 B5015/C5015-PEEK
6.0 ±0.01 6.0 ±0.006 JS7 B6020/C6020-PEEK
6.5 ±0.01 6.5 ±0.0045 JS6 B6525/C6525-PEEK
8.0 ±0.01 8.0 ±0.0045 JS6 B8030/C8030-PEEK
9.0 ±0.01 9.0 ±0.0045 JS6 B9040/C9040-PEEK
10.0 ±0.01 10.0 ±0.0045 JS6 B10060/C10060-PEEK
13.0 ±0.01 13.0 ±0.0055 JS6 B13050/B13050ZZ/C13040-PEEK
19.0 ±0.01 19.0 ±0.0045 JS5 C190100-PEEK
22.0 ±0.01 22.0 ±0.0045 JS5 B220100/B22080/B22080F/B22080ZZ
B22080FZZ/C22080-PEEK/C220100-PEEK
22.0 −0.007
−0.02
22.0 −0.005
−0.014
M5 B220100FZZAP(ラジアルスキマ少品)
26.0 ±0.01 26.0 ±0.0045 JS5 B260100/C260100-PEEK
28.0 ±0.01 28.0 ±0.0045 JS5 C280150-PEEK
30.0 ±0.01 30.0 ±0.0045 JS5 C300100-PEEK
32.0 ±0.01 32.0 ±0.0055 JS5 C320120-PEEK
◎使用条件によっては、組込み用軸径とハウジング径は適宜変更してご使用ください
◎樹脂ベアリングの内外輪材質(POM・PEEK)は、接着剤では接着力が弱いためお奨めできません
◎樹脂ベアリングの内外径寸法公差は製作上の狙い値であり、保証している値ではありません

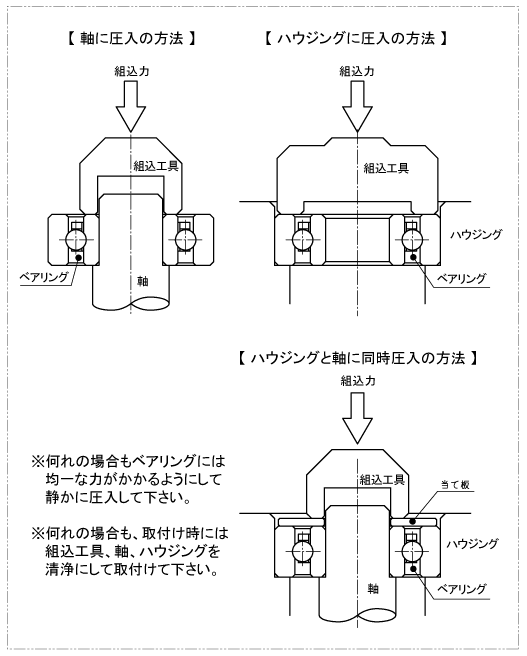

樹脂ベアリング圧入組込み時の基本的組み込み方法
樹脂ベアリング組込み方法
