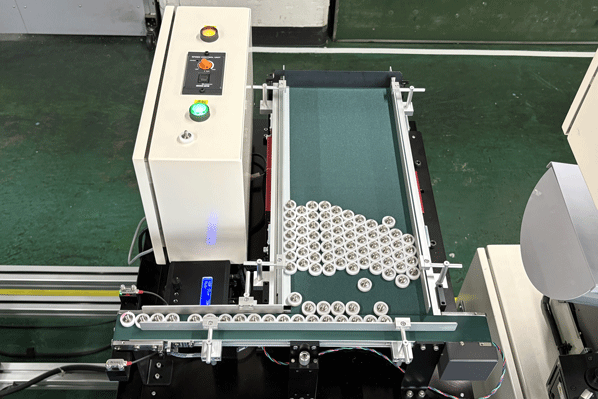

直交配置型ベルトコンベア

特徴
直交配置ベルトコンベア	異なる形状やサイズのワークの搬送・切り出しに柔軟に対応します
オプション	光電センサを追加して、協働ロボットへのワーク供給を自動化します
供給用コンベア	ベルト幅200mm、長さ500mm
簡単な操作	直観的でわかりやすい操作手順により、誰でも簡単に設定・運用ができます

用途例
部品供給装置として、協働ロボット連携（オプション）：光電センサを追加することで、協働ロボットと連携した自動化が可能です

実機テスト中につき、本単体仕様のカタログは準備中です。詳細はお問い合わせください。

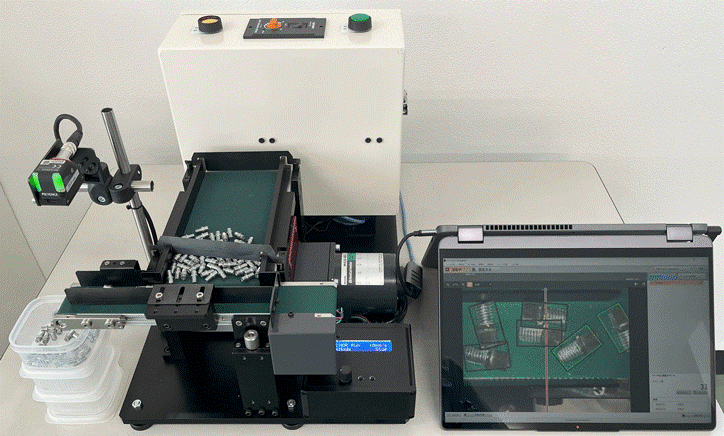

直交配置型ベルトコンベアにAI画像センサを組み合わせた活用例

特徴
直交配置ベルトコンベア	異なる形状やサイズのワークの搬送・切り出しに柔軟に対応します
学習カウントモード	AI搭載画像センサを活用し、様々な形状の対象物をカウントします
学習サーチモード	AI搭載画像センサによる OK / NG 判定に柔軟に対応します
簡単な操作	直観的でわかりやすい操作手順により、誰でも簡単に設定・運用ができます

用途例
自動計数機として、 出荷製品の数量確認 / 入荷部品の数量確認 / 部品払い出し時の計数 / 在庫部品の棚卸
画像検査機として、 ワークの固定や位置決めが不要で、数枚の登録画像でワークの OK / NG 判定ができます

主な仕様
表示ユニット	パソコンに専用ソフトウェアをインストールして使用 または キーエンス製7型カラー液晶コントロールパネル
画像センサ	キーエンス製 AI搭載画像センサ IV4シリーズ
設定切替プログラム数	32プログラム ＊オプションSDカード使用時：128プログラム
本体外径寸法	卓上型最小サイズ：W330mm、D450mm、H約350mm（センサ取付時）～床置き型の大きいサイズ
電源電圧	定格入力：AC100V(50/60Hz)

直交配置型ベルトコンベア 標準品

品 番	KS2401-1020W4
形式	卓上型最小サイズ
対象物サイズ	外径寸法：5mm～40mm
対象物厚み	厚み20mm以下
対象物	金属、樹脂、部品など（バラ積み、重なりのない状態）
搬送質量	10Kg以下/台
外径寸法	W約360mm×D約450mm×H約300mm(センサ取付時)
質量	約19.4kg/台(本体質量 パソコンまたはコントロールパネル質量は除く）
消費電力	約22W
主要部品素材	鉄(SS400,SPCC)＋黒染め(四酸化三鉄皮膜)、アルミ、ステンレス、樹脂
平ベルトコンベア(1)	ベルト幅：100mm、プーリ間長さ：200mm
モータ	スピードコントロールモータ
減速比	ベルト速度：極低速、ギアヘッド減速比：1/180
平ベルトコンベア(2)	ベルト幅：40mm、プーリ間長さ：272mm
モータ	ステッピングモータ
搬送速度	10mm/s～160mm/s
平ベルト	耐油性、食品適合、帯電防止性 カラー：緑 表面：ポリウレタン
モータコントローラ	MB3****-V12 当社製
オプション	平ベルトコンベアのベルトサイズ、ベルト材質

【注意事項 自動計数機】

画像センサの処理能力を超えたスピード・設定で計数を行うと、エラーが表示されます

計数機として使用する場合、画像センサ視野内に入る部品数は10個以下で設定してください、10個を超えると正しく計数されない場合があります

「AI自動計数機」のカタログはこちらからダウンロードできます

【サンプルワークによる事前検証を承ります】
形状や材質によって計数・検査の可否が異なるため、お客様のワークをお預かりしての実機テスト（動画・レポート報告）を無償にて対応いたします。
