| MB2タイミングベルトタイプ | MB3平ベルトタイプ | MB4平ベルトタイプ |

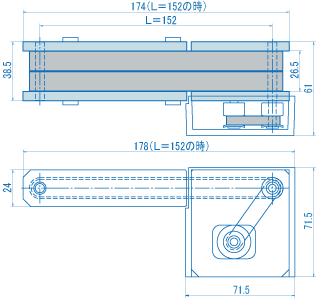

タイミングベルトとステッピングモータの組み合わせ
薄型コンパクトで滑りのない定速搬送、往復動作を実現
 MB2W1 |
MB2W2 |
 |
| 品 番 | MB201W1-L〇〇〇 | MB201W2-L〇〇〇 | |
|---|---|---|---|
| ベルト搬送幅 | 12.7mm(12.7mm幅ベルト1列) | 25.4mm(12.7mm幅ベルト2列) | |
| プーリ間長さ | L〇〇〇＝110、152、192、233、270、315mmより選択 | ||
| プーリ径 | φ11mm | ||
| 動作モード | 通常モード(正回転・逆回転) ／ 往復モード(⇔) | ||
| ベルト速度 | 10mm/s〜160mm/s（5mm/s刻み）速度精度：表示値±10% | ||
| ベルト振幅 | 往復モード時のベルト振幅：0〜300mm(10mm刻み) | ||
| 主要部品素材 | 本体：ステンレス、アルミ カバー：SPCC(塗装) タイミングプーリ：アルミ | ||
| タイミングベルト | 幅：12.7mm 材質：クロロプレンゴム | ||
| 電源電圧 | DC12V・2A | ||
| モータ | オリエンタルモーター製 バイポーラ・ステッピングモータ 高分解能タイプ 基本ステップ角度0.9° ケーブル0.5m | ||
| オプション | コンベア固定具、コンベア連結部品、コネクタ付き中継ケーブル(0.5、1、1.5、2m) | ||
※コンベア本体は自立しないため、本体の固定にはモーター側本体側面にある2本のねじ穴(M4深さ16mm)を使用します
  |
| 品 番 | 標準タイプ | MC1S05-V12（MB1コンベア用） MC2S05-V12（MB2コンベア用） MC3S05-V12（MB3コンベア用） MC4S05-V12（MB4コンベア用） | |
|---|---|---|---|
| 低速タイプ | MC3T05-V12（MB3コンベア用 速度:1mm/s〜20mm/s） | ||
| 液晶表示 | 上段：動作状態表示 下段：ボタンスイッチのガイド | ||
| 動作モード | 通常モード：正回転・逆回転 往復モード：ベルトが往復（⇔）動作 | ||
| 仕様 | RUN/STOP制御入力端子1個、BUSY出力端子1個 通常モード時：速度(mm/s)をつまみ調整 往復モード時：ベルト振幅(mm)をつまみ調整 | ||
| パラメータ設定 | 回転方向、Volumeつまみ有効・無効切替、回転力、保持力、加減速力、加減速度 | ||
| 電源電圧 | ACアダプタAC100V〜240V → DC12V・2A | ||
| 主要部品素材 | パネル材質：アルミ、黒アルマイト処理 カバー材質：ABS樹脂 | ||
| 外寸法/重量 | 外寸法：125(W)×115(D)×65(H)mm 質量：約390g | ||
| 付属品 | ACアダプタ1個 すべり止めクッション4個 | ||
| 使用環境 | 温度：5℃〜50℃ 湿度：20％〜80％RH(結露しないこと) | ||

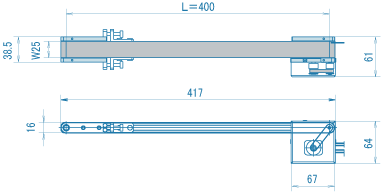

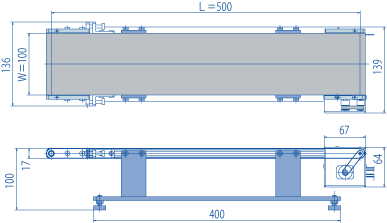

平ベルトとステッピングモータの組み合わせ
薄型コンパクトでベルト幅100mm、長さ600mmまで対応
| 品 番 | MB301W〇〇〇-L〇〇〇 | ||
|---|---|---|---|
| 動作モード | 通常モード(正回転・逆回転) ／ 往復モード(⇔) | ||
| ベルト幅 | W〇〇〇＝20、25、30、40、50、60、100mmより選択 | ||
| プーリ間長さ | L〇〇〇＝約200mm〜600mmの範囲で指定 ※ご希望に近い長さで製作いたします | ||
| プーリ径 | φ15mm | ||

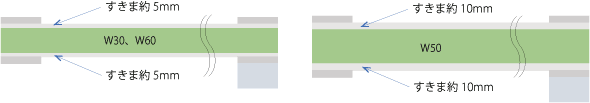

| すきま | すきま：アルミフレーム幅とベルト幅の差 すきま0mm：W25、W40、W100 すきま5mm：W20 すきま10mm：W30、W60 すきま20mm：W50 | ||
| ベルト速度 | 標準タイプ：10mm/s〜160mm/s（5mm/s刻み）速度精度：表示値±10% 低速タイプ：1mm/s〜20mm/s（1mm/s刻み）速度精度：表示値±20% | ||
| ベルト振幅 | 往復モード時のベルト振幅：0〜300mm(10mm刻み) | ||
| 平ベルト仕様 | 耐油性、食品適合、導電性 カラー：緑 表面：ポリウレタン | ||
| 主要部品素材 | 本体：ステンレス、アルミ カバー：SPCC(塗装) プーリ：アルミ | ||
| 電源電圧 | DC12V・2A | ||
| モータ | オリエンタルモーター製 バイポーラ・ステッピングモータ 高分解能タイプ 基本ステップ角度0.9° ケーブル0.5m | ||
| 調整方法 | MB3シリーズには調整治具が取り付けてあります。 ベルトテンション、ベルトの片寄り、蛇行が生じた場合は、取扱説明書に したがって六角レンチを使用してお客様ご自身で調整お願いいたします | ||
| オプション | コンベア固定具、コンベア連結部品、 コネクタ付き中継ケーブル(0.5、1、1.5、2m)、平ベルトの仕様変更 | ||
国内メーカー製コンベアとステッピングモータの組み合わせ
固定脚付き、ベルト幅200mm、長さ1mまで対応
| 品 番 | MB401W〇〇〇-L〇〇〇 | ||
|---|---|---|---|
| 動作モード | 通常モード(正回転・逆回転) ／ 往復モード(⇔) | ||
| ベルト幅 | W〇〇〇＝30、50、75、100、150、200mmより選択 | ||
| プーリ間長さ | L〇〇〇＝約200mm〜1000mmの範囲で指定 | ||
| プーリ径/高さ | プーリ径：φ30mm / 高さ：134mm(アジャスタ付き) | ||
| ベルト速度 | 10mm/s〜160mm/s（5mm/s刻み）速度精度：表示値±10% | ||
| ベルト振幅 | 往復モード時のベルト振幅：0〜300mm(10mm刻み) | ||
| 平ベルト仕様 | 耐油性、食品適合、導電性 カラー：緑 表面：ポリウレタン | ||
| 主要部品素材 | 本体：アルミフレーム カバー：SPCC(塗装) | ||
| 電源電圧 | DC12V・2A | ||
| モータ | オリエンタルモーター製 バイポーラ・ステッピングモータ 標準タイプ ケーブル0.5m | ||
| オプション | 平ベルトの仕様変更、コネクタ付き中継ケーブル(0.5、1、1.5、2m) | ||

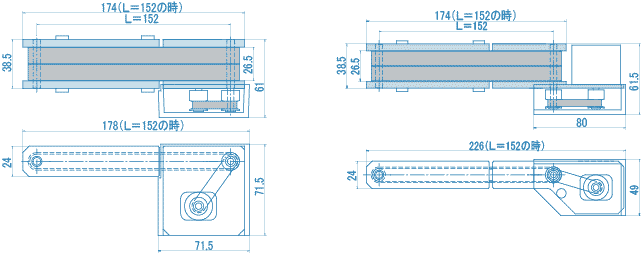

タイミングベルトとステッピングモータの組み合わせ
滑りのない安定定速搬送
| 品 番 | MB1LF□01-L〇〇〇 | ||
|---|---|---|---|
| 形状タイプ | L型 | ||
| 特 徴 | 標準タイプ | ||
| ベアリング | 金属ベアリング | ||
| ベルト搬送幅 | □=搬送幅区分 1=12.7mm、2=25.4mm（12.7mm幅 ベルト2列) | ||
| 搬送長(L) | L〇〇〇=搬送長(mm) ※使用条件により最大搬送長は変わります L：110、152、192、233、270、315（mm）より選択 | ||
| ベルト速度 | 10mm/s〜160mm/s | ||
| 搬送物 | 軽量部品 | ||
| 主要部品材質 | 本体：アルミ、ステンレス タイミングプーリ：アルミ | ||
| タイミングベルト | 幅：12.7mm 材質：クロロプレンゴム | ||
| モータ | バイポーラ・ステッピングモータ ケーブル0.5m | ||
| オプション | コンベア固定具 | ||
| ■その他使用例 | |
 |
12V電池ボックス使用 動作試験時の設定値： ＜＝＝＞往復回転 4回転(360°×4) Power of RUN=100%,ACC=30%,ACC rate=16 使用可能時間目安：約8時間 |
