| TOP＞製品情報＞樹脂ベアリング・ねじ付きベアリング＞Bシリーズ |
| 樹脂材質 | ＰＯＭ（ポリアセタール） |
|---|---|
| ボール | SUS316/SUS304 |
| 耐熱温度 | -20°～ 105° |
| 使用環境 | 大気中・水中・薬液中 |
| ポリアセタール樹脂 | POM（ポリアセタール）はバランスのとれた機械的強度特性をもつエンジニアリングプラスチックで、特に疲労性、耐摩耗性、耐クリープ性、自己潤滑性、寸法安定性、耐熱性（105℃以下で連続使用が可能）、耐薬品性に優れています |
|---|---|
| 高品質・高精度 | 寸法精度№１の樹脂ベアリング 内外径の寸法精度±0.01mm温度変化による樹脂の膨張収縮、シャフトやハウジングとのはめあいによる寸法変化を考慮した軸受内部すきま量で製作しています |
| 軽トルク回転・軽量 | グリースレス、潤滑油フリーで使用できるために軽回転トルク 機械装置の軽量化に役立ちます |
| 錆びない・耐薬品性 | 水がかかる環境、水中、薬液中で使用できます（酸類には侵されますがアルカリ、有機溶剤には耐えます） |
| 非磁性 | 内外輪保持器はPOM、ボールはステンレス（SUS304またはSUS316)を使用 |
| 絶縁性 | 電気は通しませんが静電気には注意が必要です |
| クリーンルーム使用 | グリースレス、潤滑油フリーなのでクリーン環境での使用に最適です |
| 注意点 | ゴミホコリ、摩耗粉などが軸受内部に入ると回転トルクが変化することがあります。シールありタイプも一部設定があります |
| 特注対応 （オプション） | ・材質の変更 用途に適した材質変更 例）導電性POM、PPS
・外輪形状の変更 例）R形状、U溝、V溝、凹溝、フランジ形状 ・内輪の変更 例）ステンレス軸ねじ、樹脂軸ねじ ・寸法指定 例）外径、内径、幅寸法、軸受内部すきま量の変更 ・樹脂ベアリングと組み合わせる部品製作 例）樹脂ローラー、樹脂カラー、樹脂ワッシャー、樹脂ホルダー ・クリーン包装 例）クリーンルーム内で純水洗浄洗浄後包装 |
 カタログはこちらからダウンロードできます |
 |
 |
| 単位（mm） |
| 品番 | 外径 D |
内径 d |
幅 W |
許容荷重 N(kgf) |
|---|---|---|---|---|
| 軸穴タイプ | ||||
| B4010 | 4 | 1 | 1.5 | 4.9(0.5) |
| B5015 | 5 | 1.5 | 2 | 7.8(0.8) |
| B6020 | 6 | 2 | 2.3 | 9.8(1) |
| B6525 | 6.5 | 2.5 | 2 | 9.8(1) |
| B8030 | 8 | 3 | 3 | 19.6(2) |
| B10030 | 10 | 3 | 外輪4 内輪4.5 |
19.6(2) |
| B9040 | 9 | 4 | 2.5 | 19.6(2) |
| B13040 | 13 | 4 | 5 | 29.4(3) |
| B13050 | 13 | 5 | 4 | 29.4(3) |
| B10060 | 10 | 6 | 2.3 | 19.6(2) |
| B18060 | 18 | 6 | 5 | 29.4(3) |
| B19060 | 19 | 6 | 6 | 29.4(3) |
| B20060 | 20 | 6 | 5 | 29.4(3) |
| B22080 | 22 | 8 | 7 | 49(5) |
| B220100 | 22 | 10 | 6 | 49(5) |
| B260100 | 26 | 10 | 8 | 68.6(7) |
| B300100 | 30 | 10 | 9 | 68.8(7) |

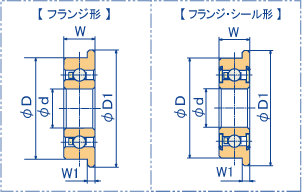

| 品番 | 外径 D |
外径 D1 |
内径 d |
幅 W |
幅 W1 |
許容荷重 N(kgf) |
|---|---|---|---|---|---|---|
| 軸穴タイプ | ||||||
| B13050F | 13 | 15 | 5 | 5 | 1 | - |
| B18060F | 18 | 20 | 6 | 5 | 1 | 29.4(3) |
| B22080F | 22 | 25 | 8 | 7 | 1.5 | 49(5) |
| B220100F | 22 | 25 | 10 | 7 | 1.5 | 49(5) |
| 軸穴シール付タイプ | ||||||
| B13050FZZ | 13 | 15 | 5 | 5 | 1 | - |
| B22080FZZ | 22 | 25 | 8 | 7 | 1.5 | 49(5) |
| B220100FZZ | 22 | 25 | 10 | 7 | 1.5 | - |
 |
<使用例> 樹脂ベアリングB22080FZZを使用したローラコンベア 水がかかる場所でご使用いただけます |
 |
 |
| 品番 | 外径 D |
外径 D1 |
内径 d |
幅 W |
幅 W1 |
許容荷重 N(kgf) |
|---|---|---|---|---|---|---|
| 軸穴タイプ | ||||||
| B6020U | 6 | 7 | 2 | 2.3 | 1.2 | - |
| B8030U | 8 | 9 | 3 | 3 | 1.5 | 19.6(2) |
| B9040U | 9 | 10 | 4 | 2.5 | 1.2 | 19.6(2) |
| ※許容荷重は300R.P.Mで連続100万回転の耐久性を目安にしています。 |
| ※最小ロット4個 |
 |
 |
| 品番 | 外径 D |
内径 d |
幅 W |
許容荷重 N(kgf) |
|
|---|---|---|---|---|---|
| 軸穴タイプ | |||||
| B13050ZZ | 13 | 5 | 4 | 29.4(3) | |
| B22080ZZ | 22 | 8 | 7 | 49(5) | |
| B220100ZZ | 22 | 10 | 7 | 49(5) | |
| 汎用ねじで樹脂ベアリングを固定できます。 |
| 単位（mm） |
| 品番 | 外径 D |
外径 D1 |
内径 d |
幅 W |
幅 W1 |
適応樹脂ベアリング | 適応ねじ・ボルト |
|---|---|---|---|---|---|---|---|
| CL6020 | 2 | 3 | 1.6 | 2.55 | 0.2 | B6020(開放形) B6020U(両フランジ形) |
M1.6 |
| CL8030 | 3 | 4 | 2.5 | 3.3 | 0.25 | B8030(開放形) B8030U(両フランジ形) |
M2.5 |
| CL9040 | 4 | 5 | 3 | 3.05 | 0.5 | B9040(開放形) B9040U(両フランジ形) |
M3.0 |

|
| 樹脂ホルダ ラウンド 樹脂ホルダ コンパクト |
| 寸法指定、材質、特注形状などについてはお問合せください。 |
| プラスチックの特性については技術情報をご参照ください。 |

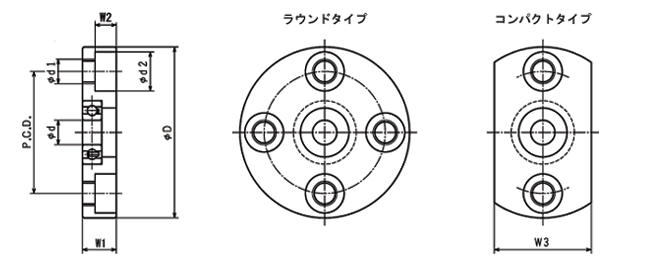

| ラウンドタイプ |
| 寸法単位（mm） |
| 品番 | 外径 D |
内径 d |
d1※ | d2 | 幅 W1 |
幅 W2 |
外輪材質 | ベアリング |
|---|---|---|---|---|---|---|---|---|
| DHA3505 | 35 | 5 | 4.3 | 8 | 7 | 4.5 | ＰＯＭ | B13050 |
| DHA4508 | 45 | 8 | 4.3 | 8 | 9 | 4.5 | ＰＯＭ | B22080 |
| 樹脂／金属ベアリングをはめ込んだ樹脂ホルダ。特注品ご相談承ります。 ※d1箇所にＭ5のタップがついています。 |
| コンパクトタイプ |
| 寸法単位（mm） |
| 品番 | 外径 D |
内径 d |
d1※ | d2 | 幅 W1 |
幅 W2 |
幅 W3 |
外輪材質 | ベアリング |
|---|---|---|---|---|---|---|---|---|---|
| DHA3505-C | 35 | 5 | 4.3 | 8 | 7 | 4.5 | 20 | ＰＯＭ | B13050 |
| DHA4508-C | 45 | 8 | 4.3 | 8 | 9 | 4.5 | 29 | ＰＯＭ | B22080 |
| 樹脂／金属ベアリングをはめ込んだ樹脂ホルダ。特注品ご相談承ります。 ※d1箇所にＭ5のタップがついています。 |
| 樹脂ベアリングに関するカタログ請求、ご質問、お見積り、ご注文など、 ベンチャー事業部へ |
|
 |
