樹脂射出成形品

樹脂ローラーユニット

　　

DRU12015	DRU180-R2	DRU180-R6	DRU180-R6G1

詳細仕様はこちらから

樹脂ローラーユニット

寸法単位（mm）

品番	長さ	高さ	幅	ローラー径	ローラー数	ローラーピッチ	ローラー材質	ハウジング材質	ガイドローラ	単価 (税別)
DRU12015	120	19.2	10.1	12.4	3	40	POM	PP	-	\110
DRU180-R2	180	20.2	12.0	14.4	2	90	POM	PP	-	\-
DRU180-R2G1	180	20.2	12.0	14.4	2	90	POM	PP	P8030	\-
DRU180-R6	180	20.2	12.0	14.4	6	30	POM	PP	-	\-
DRU180-R6G1	180	20.2	12.0	14.4	6	30	POM	PP	P8030	\-

※4個〜、数量割引あり

樹脂すべり軸受（樹脂ローラー／樹脂ガイドローラー）

樹脂すべり軸受

成形部品（内輪、外輪）の樹脂ローラー

寸法単位（mm）

品番	内径 d	外径 D	幅 W1±0.1	幅 W2	D1	単価 (税別)
P4010	1	4.0	1.5	1.2	2.0	\40
P6020	2	6.0	3.0	2.5	3.4	\40
P8030	3	8.0	3.5	3.0	4.5	\40
P12030	3	12.0	3.5	3.0	4.5	\40
P19060	6	18.95	7.0	6.0	9.96	\40

※ご注文最小ロット　10個

樹脂フランジブッシュ

材質・PP	材質・ETFE	材質・PPS

樹脂フランジブッシュ

寸法単位（mm）

品番	材質	内径 d	外径 D	外径 D1	幅 W	幅 W1	単価 (税別)
FB6050-PP	PP	5.05	6.0	8.8	7.0	1.0	\25
FB7252-PP	PP	5.2	7.2	10.0	10.5	1.0	\25
FB7051-ETFE	ETFE	5.1	7.0	9.8	10.5	1.0	\28
FB7252-PPS	PPS	5.2	7.2	10.0	10.5	1.0	\30

※ご注文最小ロット10個　　※寸法公差±0.2

樹脂射出成形品の試作、量産のご相談承ります

樹脂射出成形品・インサート成形品の試作、量産のご相談承ります

精密モールド金型設計・製作、試作、量産、検査、組立、洗浄など

製作例

極小精密部品	PEEK樹脂	量産成形品	インサート成形品	スライドコア金型品

国内成形工場主要設備

射出成形機	熱風乾燥機	非接触形状測定機	調湿機	超音波洗浄機

保有成形機	メーカー	射出容量	台数
電動射出成形機　18t　高温樹脂対応	住友	8.8cc	3
電動射出成形機　18t	住友	8.8cc	3
油圧射出成形機　18t	住友	5.0cc	2
電動射出成形機　75t	住友	32.0cc	2

※射出容量は機械カタログ値の約80％

保有成形関連機器	メーカー	台数
3Dプリンター　　　　X-pro	QIDI Technology	1
ペレット混合機　　　MTA-60X60S-KS	カワタ	1
画像寸法測定器　　　IM7000	キーエンス	1
真円度測定器　　　　RONDCOM43C	東京精密	1
測定顕微鏡　　　　　MM-40	ニコン	1
純水超音波洗浄機　　7曹式	デンヨー	1
調湿機　　　　　　　40〜300℃	ダバイエスペック	1

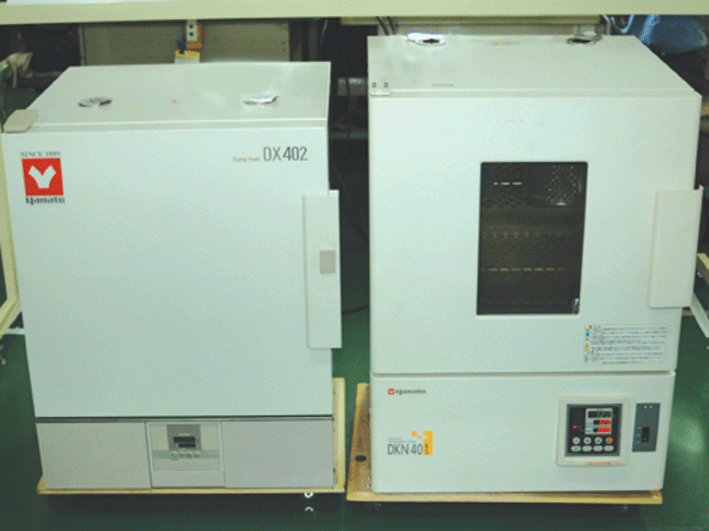

アニーリング乾燥機　DX402	ヤマト科学	1

樹脂材料

汎用プラスチック
	（PE）　ポリエチレン
	（PP）　ポリプロピレン
エンプラ
	（PA66）　ポリアミド
	（PA46）　ポリアミド
	（POM）　ポリアセタール
	（PBT）　ポリブチレンテレフタレート
スーパーエンプラ
	（PPS）　ポリフェニレンサルファイド
	（PEEK）　ポリエーテルエーテルケトン
	（ETFE）　テトラフルオロエチレン・エチレン共重合体

その他の樹脂材料についてはお問合せ下さい

お問合せ〜納品まで

• STEP.01

  お問合せ

• STEP.02

  お問合せ内容、図面の確認→製作可否

• STEP.03

  金型仕様の確認→お見積り

• STEP.04

  ご注文

• STEP.05

  金型完成→製品サンプルと測定データの送付

• STEP.06

  納品

＜樹脂の技術情報について＞

・熱可塑性樹脂の特徴

・各種材料の耐薬品性と実用耐熱温度の目安

・エンジニアリングプラスチックの特徴

・金属・樹脂材料の熱膨張について

樹脂射出成形品に関するご質問、お見積もり、ご注文など、ベンチャー事業部へ
